مقدمه: تضاد در ساختار مولکولی
اتصال سرامیک و رزین، اتصال یک ماده معدنی صلب (با ساختار کریستالی یا آمورف متراکم) به یک پلیمر آلی (با زنجیره‌های پلیمری انعطاف‌پذیر) است. از دیدگاه مکانیک جامدات، این یک مسئله «ناسازگاری مدول الاستیسیته» (Elastic Modulus Mismatch) است. در حالی که سرامیک دارای مدول یانگ بسیار بالایی است و در برابر تغییر شکل مقاوم است، رزین در محدوده ویسکوالاستیک عمل می‌کند و نسبت به دما و زمان واکنش نشان می‌دهد.
عدم تطابق ضریب انبساط حرارتی
۱. عدم تطابق ضریب انبساط حرارتی (CTE Mismatch)

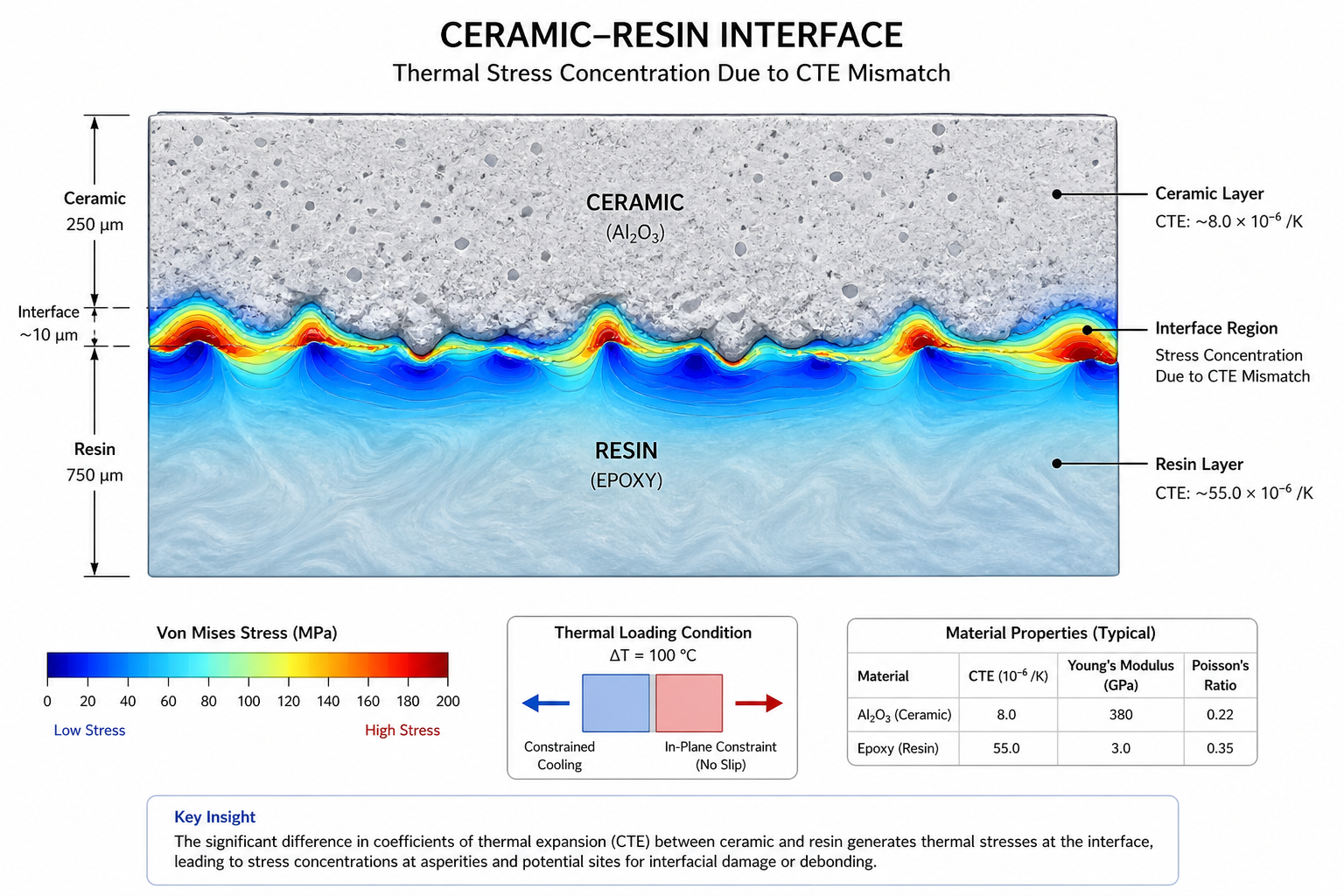

- تحلیل فنی: سرامیک‌ها معمولاً دارای CTE پایین (≈3−8×10−6/K\approx 3-8 \times 10^{-6}/K) هستند، در حالی که رزین‌ها (بسته به نوع هاردنر و فیلر) CTE بسیار بالاتری دارند (≈50−100×10−6/K\approx 50-100 \times 10^{-6}/K).
- پیامد مهندسی: هنگام تغییر دما (حتی حین پخت رزین که گرمازاست)، تنش‌های حرارتی در فصل‌مشترک ایجاد می‌شود. طبق معادله σ=E⋅α⋅ΔT\sigma = E \cdot \alpha \cdot \Delta T، به دلیل تفاوت در α\alpha (ضریب انبساط)، تنش‌های داخلی ایجاد شده در لایه اتصال می‌تواند منجر به delamination (ورقه ورقه شدن) شود.
انقباض پلیمریزاسیون
۲. انقباض پلیمریزاسیون (Polymerization Shrinkage)
- تحلیل فنی: فرآیند کیورینگ رزین (شبکه‌ای شدن زنجیره‌ها)، با کاهش حجم همراه است. این انقباض، نیروهای کششی شدیدی به دیواره‌های سرامیکی وارد می‌کند.
- پیامد مهندسی: اگر پیوند چسبندگی (Adhesion) قوی‌تر از تنش انقباضی نباشد، رزین از سطح سرامیک عقب‌نشینی می‌کند (Gap Formation). این شکاف‌های میکرونی، اولین نقطه شروع شکست‌های ساختاری هستند.
انرژی سطحی و جذب فیزیکی
۳. انرژی سطحی و جذب فیزیکی (Physical Adsorption)
- تحلیل فنی: انرژی آزاد سطحی سرامیک (مخصوصاً اگر لعاب‌خورده باشد) پایین است. برای چسبندگی ایده‌آل، باید انرژی سطحی سرامیک را با روش‌های فیزیکی یا شیمیایی افزایش داد.

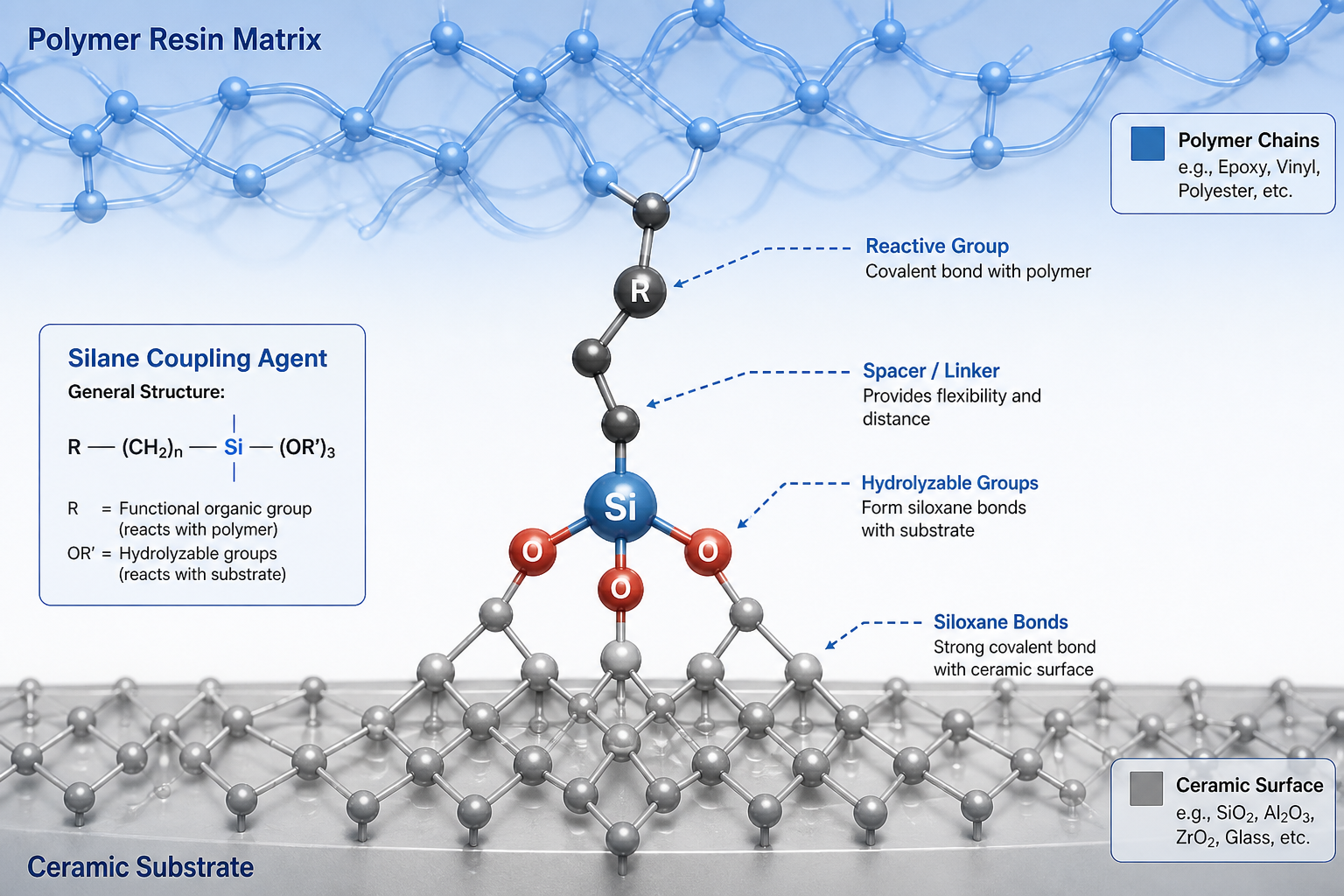

- پیامد مهندسی: استفاده از «عوامل جفت‌کننده سیلانی» (Silane Coupling Agents) ضروری است. این مولکول‌های دوعاملی، یک سر به هیدروکسیل‌های سطح سرامیک و سر دیگر به گروه‌های عاملی رزین متصل می‌شوند و پیوند شیمیایی کووالانسی ایجاد می‌کنند؛ نه فقط اتصال مکانیکی.
چالش تخلخل و محبوس شدن گاز سال (حداقل)
- می‌کنند؛ نه فقط اتصال مکانیکی.
۴. چالش تخلخل و محبوس شدن گاز (Outgassing)

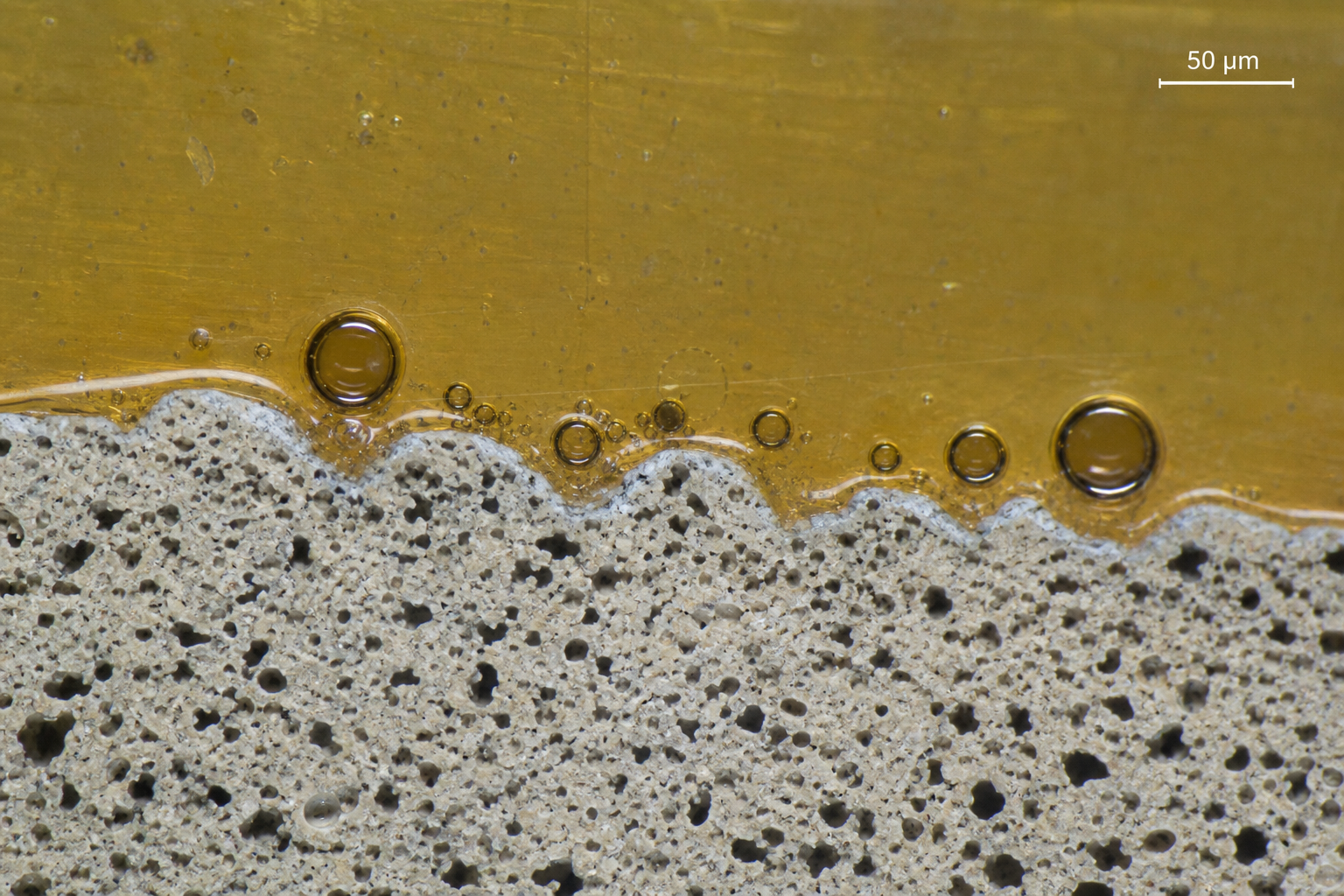

- تحلیل فنی: در سرامیک‌های بیسکوئیت (بدون لعاب)، تخلخل باز وجود دارد. هوای محبوس در این منافذ، هنگام نفوذ رزین، خارج شده و حباب‌های هوا (Void) ایجاد می‌کند.
- پیامد مهندسی: این حباب‌ها تمرکزدهنده تنش (Stress Concentrators) هستند. در تست‌های مکانیکی، این نقاط محل شروع ترک‌های ترد (Brittle fracture) در کل قطعه خواهند بود.
راهکارهای مهندسی برای پایداری فصل‌مشترک
۵. راهکارهای مهندسی برای پایداری فصل‌مشترک

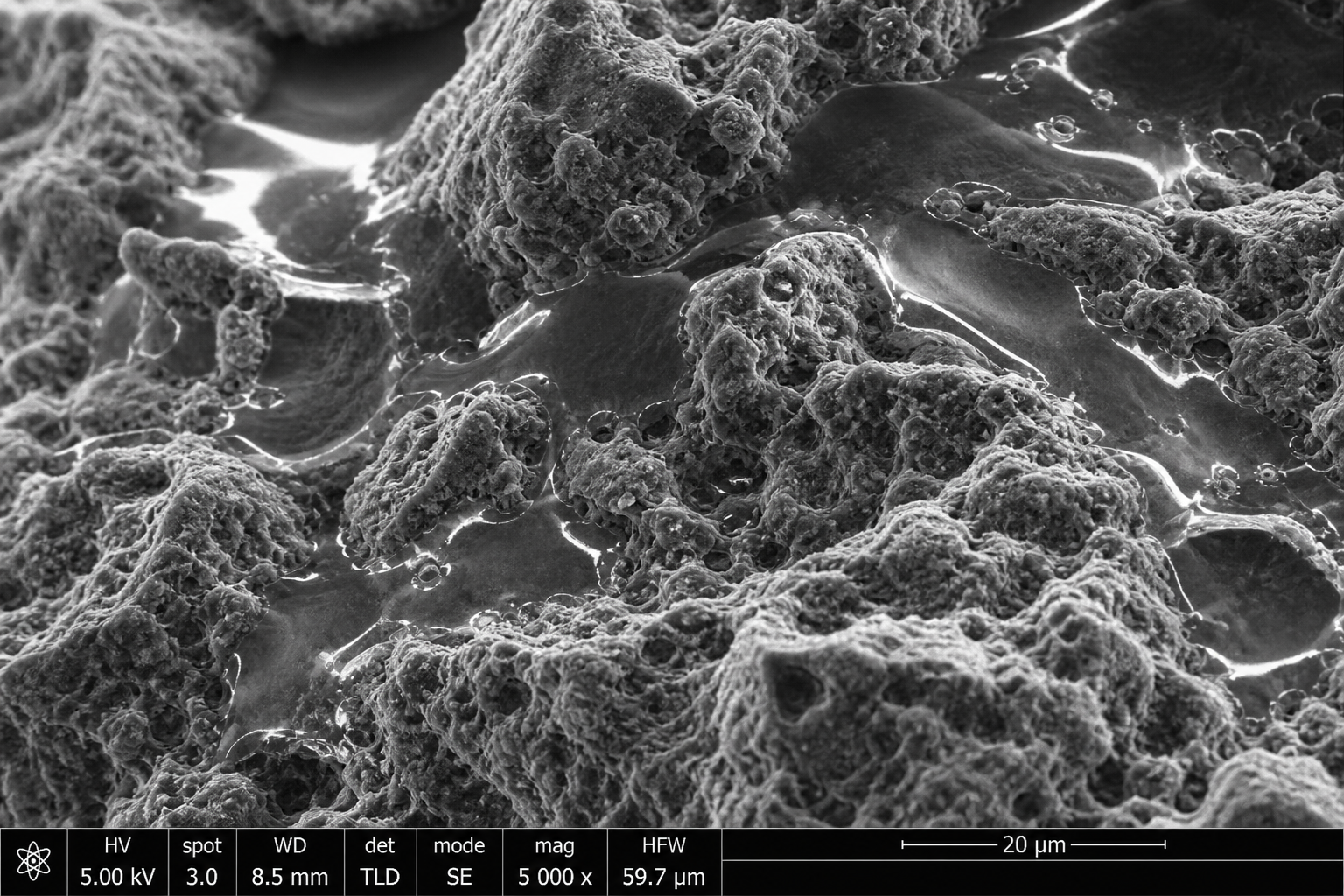

- اصلاح زبری (Mechanical Keying): ایجاد زبری کنترل‌شده (Micro-texturing) با سندبلاست یا اچینگ اسیدی برای افزایش مساحت درگیری (Effective Contact Area).
- گرادیان حرارتی: کنترل نرخ سرمایش پس از پخت برای کاهش گرادیان دمایی بین دو ماده.
- انتخاب فیلر: استفاده از فیلرهای معدنی در رزین (مثل پودر سیلیس یا پودر سرامیک) برای کاهش CTE رزین و نزدیک کردن آن به ضریب انبساط بدنه سرامیکی.
یک پاسخ
عالی
